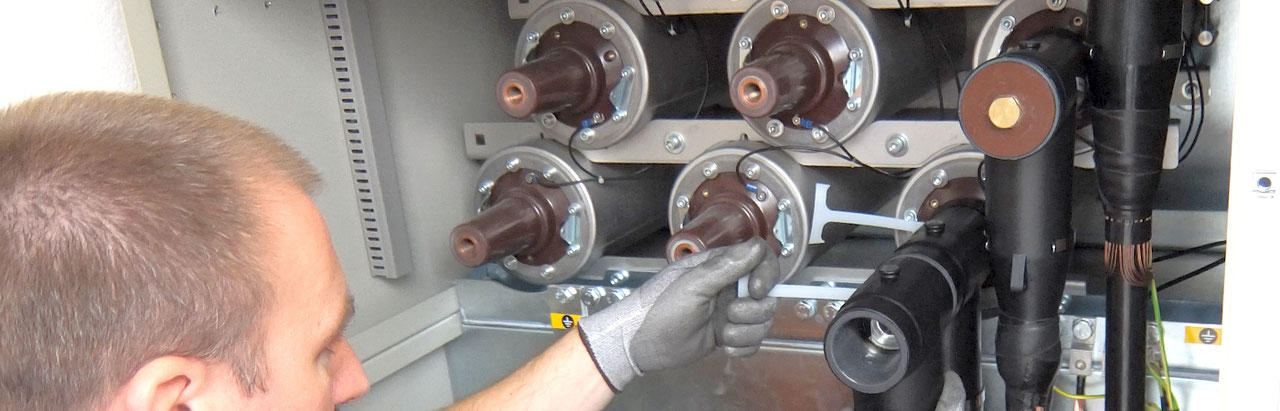

再生可能エネルギー発電のリングメインユニットの接続に！ タイプＣブッシング対応CELLPACK機器端末シリーズ
カーボンニュートラルへ向けた取り組みが求められるなか、再生可能エネルギーを活用した発電設備の需要が高まっています。しかし、海外製の機器が多い再エネ設備の配線・接続にどの製品を選択するべきか迷われる場合もあるのではないかと思います。 この記事では、タイプＣブッシングに適合し、再生可能エネルギー発電におけるリングメインユニットや変圧機器の接続に対応するCELLPACK社の機器端末シリーズをご紹介。海外製品であってもSDSがアフターフォローを行うため安心してお使いいただけます。ぜひこの機会にご検討ください
CELLPACK機器端末シリーズとは？
CELLPACK（セルパック）は、スイスに本社、ドイツに主要工場とラボ、世界に100以上の流通網をもつ、世界有数のケーブル接続材・付属品メーカーです。同社の機器端末シリーズはヨーロッパを中心に世界的な実績を持っています。
CELLPACK社の接続材の特長である、施工作業を効率化する基本構想はこのシリーズにも生きています。
●圧縮工具を使わずに施工できるコネクターを採用
●銅アルミ導体兼用
●導体サイズの兼用
上記のような特長は、均一で迅速な施工を可能にします。
製品は、タイプA~Cブッシングに対応する機器端末と各種付属品をラインナップ。日本市場に適合する製品としては、タイプCブッシングに対応する機器端末や分岐接続材があります。
【機器端末シリーズラインナップ】
- ブッシングＡタイプ適合端末：CWS 250A（ L型 最大24kV）
- ブッシングＡタイプ適合端末：CGS 250A （ 直線型 最大24kV）
- ブッシングＢタイプ適合端末：CWS 400A（ L型 24／36kV）
- ブッシングＣタイプ適合端末：CTS T型（24／36kV）
- Ｔ型端末連結分岐接続材：CTKS型 連結分岐増設端末（24／36kV）
- サージアレスタ：CTKSA（24／34kV）
- テストキット：CPS（テストキット）、CPES（接地アース兼用）
- 連結用カップリング：CVS250A（Aタイプ用カップリング）、CKS630A（Cタイプ用カップリング）
- 絶縁栓：CIK（絶縁栓）
- 再施工部材：ZS-CTS（再施工キット）
タイプCブッシング適合端末＆分岐接続材
日本市場で需要の多いタイプCブッシングに適合するケーブル端末・接続材は2つあります。どちらも再生可能エネルギー発電におけるリングメインユニットや変圧機器の接続に対応します。

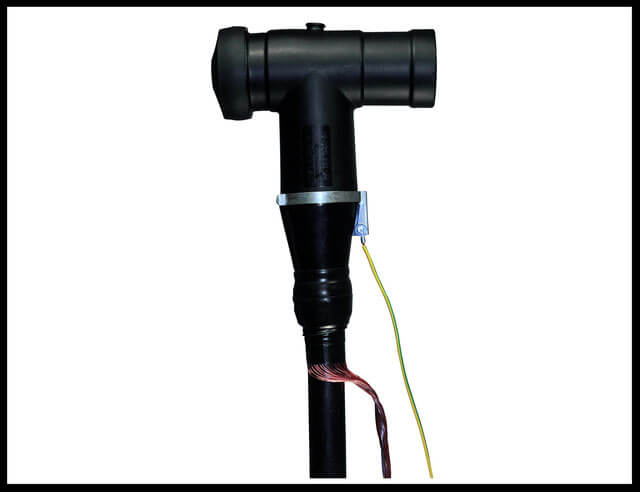

機器直結Ｔ型端末CTS630A
再生可能エネルギー発電のリングメインをはじめ、タイプCブッシングにケーブルを接続する際のプラグインケーブル端末です。
製品の特長
- 24kVから最大36kVの電圧区分に適用可能
- 導体接続に圧縮工具やダイスを使用しないスクリューコネクト方式を採用
- 銅アルミ導体
- 導体サイズ兼用
- 絶縁体と一体構造の外部遮蔽層で不接触からシステムを保護
- 検電部があり、停電をせずに誘起電圧の測定が可能
- 試験規格、CENELEC HD629.1 EN／IEC61238-1

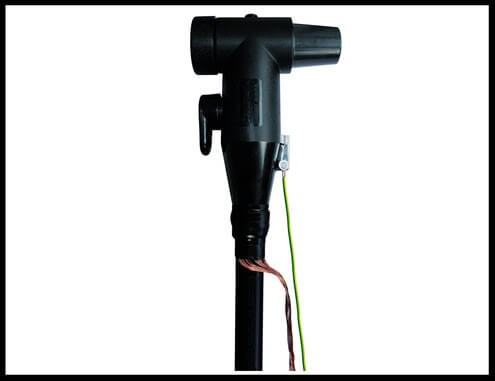

機器直結Ｔ型連結分岐端末CTKS630A
再生可能エネルギー発電のリングメインをはじめ、タイプCブッシングにケーブルを接続する際のプラグインケーブル端末です。
製品の特長
- 24kV~最大36kVまでの電圧区分に適用
- 圧縮工具不要のプラグインケーブルコネクター採用
- 銅アルミ導体兼用
- 導体サイズ兼用
- 絶縁体と一体構造の外部遮蔽層で不接触からシステムを保護
- 検電部があり、停電をせずに誘起電圧の測定が可能
- 試験規格、CENELEC HD629.1 EN／IEC61238-1
再エネ発電にCELLPACK機器端末がおすすめな理由
再生可能エネルギーを活用した発電設備には海外製の機器が活用されることが多いですが、端末はどの製品を選択するべきか迷われる場合もあると思います。
海外での実績が豊富かつコストも比較的抑えられる海外製品を取り入れたいと思っても、英語の仕様書や問い合わせに時間がかかる手間などに二の足を踏むこともあるのではないでしょうか。
CELLPACK社の機器端末シリーズは、セルパックジャパンおよびSDSが翻訳した仕様書をご用意。最適な製品のご提案やアフターフォローも徹底しています。海外製品でも安心して使っていただける環境を整えておりますので、再エネ発電という新たな機会にぜひ取り入れてみていただきたいと考えています。
4.お問い合わせ
CELLPACK機器端末シリーズへご興味のある方はホームページよりお気軽にご連絡ください。最適な製品のご提案や資料・カタログのご提供も可能です。
